Migrationszelle | Migration cell | Cellule de migration

Migrationszelle | Migration cell | Cellule de migration

Migrationszelle

Die neue Migrationszelle für die Bestimmung des Chloridwiderstands gemäss Norm SIA 262/1 Anhang B und Norm EN 12390-18 bringt in einem modernen Design zahlreiche technische Vorteile mit sich:

  • Geringe Betriebskosten: Die beiden Zellkammern wurden so dimensioniert,  dass die benötigte Elektrolytmenge auf ein Minimum reduziert wird. 150 ml KOH-Lösung und 150 ml KOH-NaCl-Lösung sind für eine Zelle ausreichend. Das mühsame Anmachen von grossen Elektrolytmengen gehört der Vergangenheit an.

  • Grosse Genauigkeit: Die Distanz zwischen Elektrode und Bohrkern kann millimetergenau geregelt werden. Diese Justierung findet einmal statt und bleibt danach erhalten, auch nach einem Wechsel des Prüfkörpers. Ein gleichbleibender Abstand zwischen Bohrkern und Elektrode reduziert die Standardabweichung der Teilprobenprüfergebnisse.

  • Einfaches und schnelles Handling: Dank eines ausgeklügelten Schraubsystems können die Prüfkörper sehr einfach und schnell eingesetzt werden. Die Nutführung garantiert eine optimale Lage des Prüfkörpers in der Zelle. Das Risiko von Undichtigkeiten wird damit wesentlich reduziert.

  • Flexibel: Prüfkörper mit leichten Abweichungen der Länge oder des Durchmessers können trotzdem zuverlässig und ohne Probleme mit der Dichtigkeit geprüft werden.



Die Zellen für Bohrkerne mit einem Durchmesser von 50 mm sind ab sofort verfügbar.

Option: Für eine automatische, kontinuierliche Erfassung der Temperatur, der Spannung und der Ströme der einzelnen Zellen eignet sich unser Mehrkanal-Datenakquisitionssystem DS-Log4.0.




Gebrauchsanleitung

Migration Cell

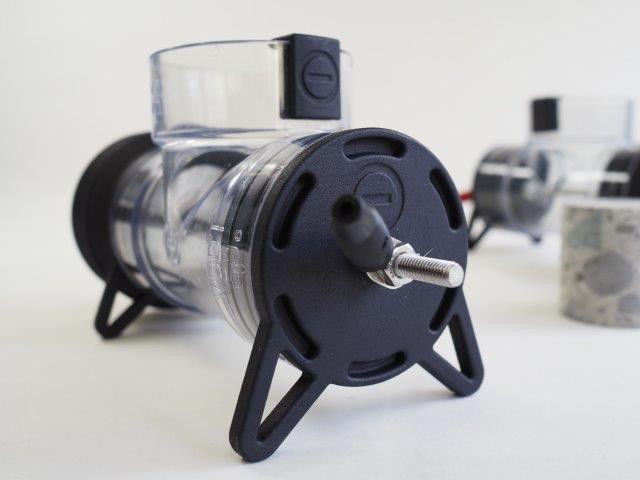

The new migration cell for the determination of chloride resistance according to standard SIA 262/1 Annex B and standard EN 12390-18 brings numerous technical advantages in a modern design:

  • Low operating costs: The two cell chambers have been dimensioned in such a way that the amount of electrolyte required is reduced to a minimum. 150 ml KOH solution and 150 ml KOH NaCl solution are sufficient for one cell. The tedious mixing of large amounts of electrolyte is a thing of the past.
  • Great accuracy: The distance between the electrode and the drill core can be adjusted with millimetre precision. This adjustment takes place once and remains thereafter, even after changing the specimen. A constant distance between drill core and electrode reduces the standard deviation of the partial sample test results.

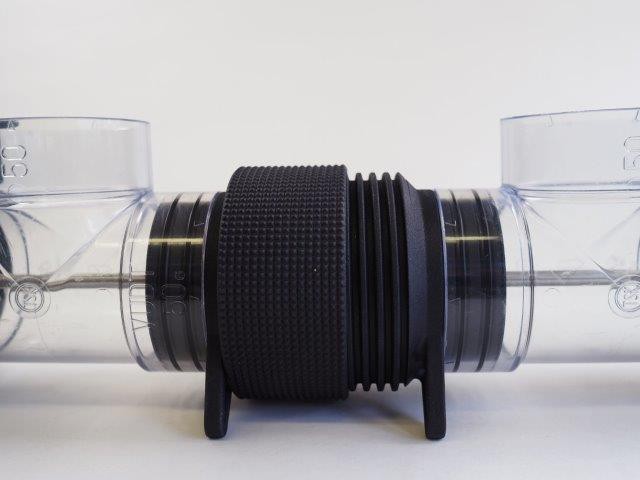

  • Easy and fast handling: Thanks to a sophisticated screw system, the test specimens can be inserted very easily and quickly. The groove guide guarantees an optimal position of the specimen in the cell. The risk of leakage is thus significantly reduced.
  • Flexible: Test specimens with slight deviations in length or diameter can still be tested reliably and without leakage problems.


The cells for cores with a diameter of 50 mm are readily available.

Optional: Our multi-channel data acquisition system DS-Log4.0 is the perfect addition for automatic, continuous recording of the temperature, voltage and current of the individual cells.




Instruction manual

Cellule de migration

La nouvelle cellule de migration pour la détermination de la résistance aux chlorures selon la norme SIA 262/1 annexe B et la norme EN 12390-18 apporte de nombreuses améliorations techniques dans une conception moderne :

  • Faibles coûts d'exploitation : les deux chambres de la cellule ont été dimensionnées pour réduire au minimum la quantité d'électrolyte nécessaire. 150 ml de solution de KOH et 150 ml de solution de NaCl-KOH suffisent pour une cellule. Le mélange fastidieux de grandes quantités d'électrolyte appartient au passé.
  • Haute précision : la distance entre l'électrode et la carotte peut être ajustée au millimètre près. Cet ajustement n'a lieu qu'une fois et ne doit plus être refait, même après un changement de l'épouvette. Une distance constante entre la carotte et l'électrode réduit l'écart-type des résultats d'essai d'une série de sous-échantillons.
  • Manipulation facile et rapide : grâce à un système de raccord à vis ingénieux, les éprouvettes peuvent être insérées très facilement et rapidement. Le guide à rainure garantit une position optimale de l'éprouvette dans la cellule. Le risque de fuite est ainsi considérablement réduit.
  • Flexible : les éprouvettes présentant de légères variations de longueur ou de diamètre peuvent toujours être testées de manière fiable et sans risque de fuite.


Les cellules pour les carottes d'un diamètre de 50 mm sont disponibles à partir de maintenant.

Option : notre système d'acquisition de données multicanaux DS-Log4.0 est le complément idéal pour l'acquisition automatique et en continue de la température, de la tension et du courant des cellules individuelles.

INSTRUCTIONS D'UTILISATION
